Условие задачи
Построить сетевую модель и рассчитать с применением четырехсекторного, трехсекторного и дробного методов:
- ранние и поздний срок наступления события,
- резервы времени событий,
- критический путь в сети.
Рассчитать коэффициент сложности сети.

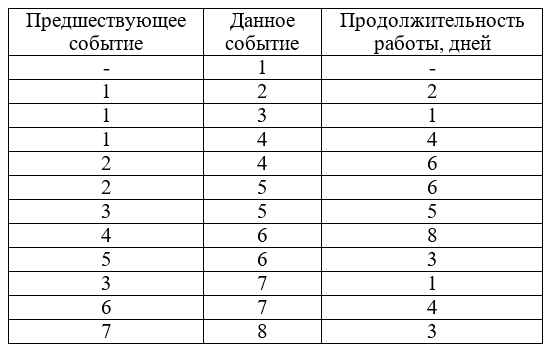

Исходные данные для построения сетевой модели следующие:
Ответ
Строим сетевой график, учитывая заданную очередность работ (рис. 1) и, указывая их длительность.
Возле каждого события дробью задаем его временные параметры.
При проведении расчета от исходного события к завершающему в знаменатель записывают число, равное сумме значения раннего срока свершения предыдущего события и продолжительности работы. Если входящих работ больше, то максимальную из таких сумм.
Расчет ранних сроков свершения событий ведется от исходного к завершающему событию:
