Условие задачи

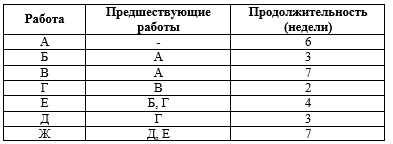

Проект состоит из перечисленных в таблице работ. Составьте масштабный сетевой график проекта.
Ответ
а) Построим сетевой график и определим его критический путь.
Изобразим последовательность работ (этапов). Цифрами в кружочках обозначим события, которыми начинаются и/или заканчиваются соответствующие работы; стрелками работы (пунктирные стрелки обозначают фиктивные работы); буквами и цифрами над/под стрелками наименование/длительность работ.

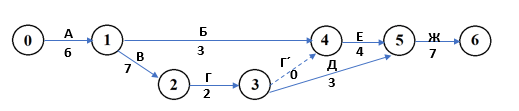

Рис. 1. Сетевой график
Таблица 1 Описание сетевой модел...
