Задание по технической подготовке перевозки крупногабаритного оборудования. Построить сетевую модель. Рассчитать параметры сетевого графика и определить критический путь сетевой модели.

27 октября 2024
Управление проектами

Условие:

Задание по технической подготовке перевозки крупногабаритного оборудования.

Построить сетевую модель. Рассчитать параметры сетевого графика и определить критический путь сетевой модели.

Решение:

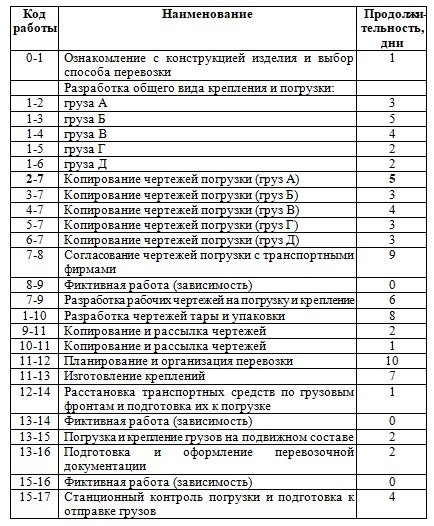

Построим сетевую модель технической подготовки перевозки крупногабаритного оборудования по исходным данным.

Произведем расчёт параметров сетевого графика на самом графике (графический метод).

Данный метод предусматривает расчёт следующих параметров:

- ранних сроков свершения событий (t_i^p);

- поздних сроков свершения событий (t_i^п);

- резервов времени свершения событий (R_i).

Для расчёта параметров сетевого графика все события (кружки) делятся на четыре сектора. В верхних секторах проставляют коды событий. В левые секторы в процессе расчёта вписывают наиболее ранние сроки свершения событий (tip), ...
