Известны продолжительности работ: t(1,2)=5; t(1,3)=4; t(2,4)=6; t(3,7)=4; t(4,5)=3; t(4,6)=2; t(5,7)=5; t(6,7)=8. Построить сетевой график. Рассчитать параметры событий и работ. Найти критический путь. Построить диаграмму Ганта.

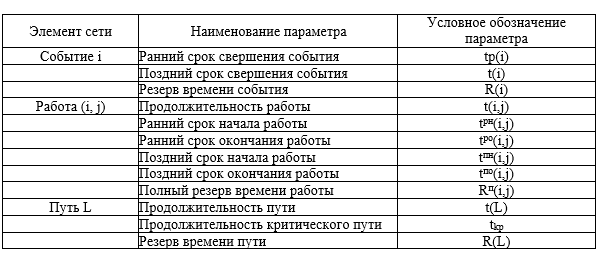

Важнейшим показателем сетевого графика являются резервы времени. Резервы времени каждого пути показывают, на сколько может быть увеличена продолжительность данного пути без ущерба для наступления завершающего события. Поскольку каждый некритический путь сетевого графика имеет свой полный резерв времени, то и каждое событие этого пути имеет свой резерв времени.

Резерв времени события показывает, на ...
