Условие задачи
Методы минимизации функции алгебры логики и синтез различных комбинационных схем
Необходимо:

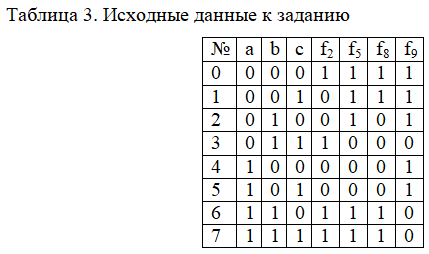

- провести синтез преобразователя кодовых комбинаций, имеющего три входа a, b, c и три выхода f8, f5, f2;
- построить схему синтезированного преобразователя на интегральных логических элементах;
- осуществить минимизацию функции f9 методом Квайна-Мак-Класски.
Ответ
1. Проведем синтез преобразователя кодовых комбинаций на три входа и три выхода. Минимизацию выходных функций проведем при помощи карт Карно.

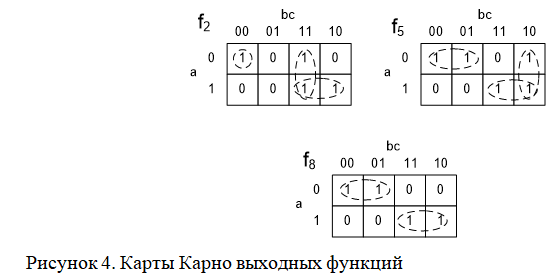

Составим карты Карно выходных функций
Получим минимизированные ДНФ выходных функций
