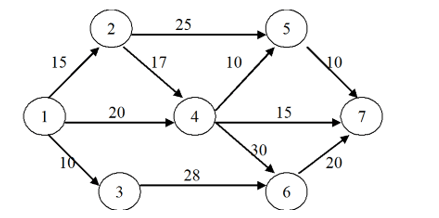

Найти временные характеристики сетевого графика, критический путь и его длину. На рисунке представлен сетевой график..................................................

Методы сетевого планирования и управления (СПУ) применяются при планировании сложных комплексов взаимосвязанных работ и управлении ходом их выполнения. В основе метода СПУ лежит графическое представление комплекса работ в виде сетевого графика. Основными компонентами сетевого графика являются работа и событие.

Событие момент завершения какого-либо процесса, отражающий отдельный этап выполнения проекта. Иначе говоря, событие обозначает факт окончания всех работ в него входящих или начала работ из него выходящих. Событие не имеет протяженности во времени.

Работа протяженный во времени процесс, н...
