Условие задачи
Расчет трехфазных цепей синусоидального переменного тока
Начертить электрическую схему согласно варианту.
Определить: Iф, Uф, Pф, Sф,Qф, φф для каждой фазы и определить ток нейтрального провода.
Построить в масштабе векторную диаграмму токов и напряжений и с помощью ее проверить правильность расчетов.

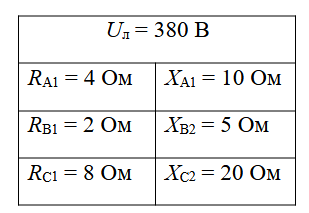

Исходные данные:
В трехфазную сеть переменного тока включен приемник энергии, соединенный по схеме «звезда» с нейтральным проводом.
Рис. 3.1 – Исходная схема для варианта 13
Ответ
1. Чертим схему согласно заданию (рис. 3.2):
Рис. 3.2 Расчётная схема
2. Определяем необходимые параметры.
Так как нагрузка несимметричная, то расчеты надо производить для каждой фазы отдельно. Расчет токов производим комплексным методом. Находим фазные напряжения:
