Синтезировать логическую схему для заданной булевой функции ф от икс, игрек, зед равно не икс и не игрек приблизительно зед исключающее или игрек в системе функций истинно.

1. Укажем последовательность выполнения логических операций, ставя над ними порядковый номер:

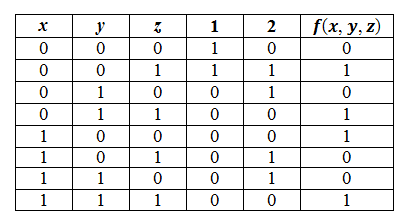

Строим таблицу истинности:

2. Зададим логическую функцию с помощью графа (рис. 1), являющегося бинарным дере...
