Условие задачи
1. Определите попикетные объемы земляных работ при условии:
— поперечный уклон местности равен нулю;
— категория железной дороги — II;
— ширина основной площадки земляного полотна 6,6 м;
— грунт — песок;
— уклон откосов насыпи и выемки по всей высоте 1:1,5.
2. Вычертите на миллиметровой бумаге по рабочим отметкам подробный продольный профиль в стандартном масштабе (горизонтальный 1:10000, вертикальный 1:1000).
3. Вычертите график попикетных объемов земляных работ в масштабе 1 см — 5000 м3 .
4. Вычертите график суммарных объемов в масштабе 1 см —5000 м3 .
5. Выполните распределение земляных масс с использованием свойств графика суммарных объемов. Используйте табличную форму для занесения итогов распределения.
Исходные данные

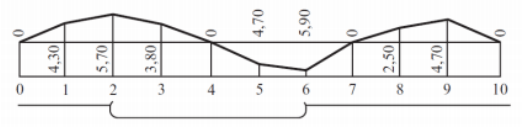

1. Продольный профиль
2. Уширение земляного полотна – 0,2 м.
Ответ
Расчет попикетных объемов земляных работ выполняем в табличной форме.
При этом необходимо учесть следующее:
b ― ширина основной площадки по верху, м, согласно исходных данных b = 6,6 м;
m ― показатель крутизны откоса, m=1,5;
1 ― площадь поперечного сечения сливной призмы, м2 ;
Причем для насыпи 1 = +0,67 м2 , для выемки 1= -0,67 м2 .
B ― ширина выемки на уровне бровки полотна;
В = b + 2k, м;
k шири...
