Условие задачи
КАТЕГОРИРОВАНИЕ ПОМЕЩЕНИЙ ПО ВЗРЫВО-ПОЖАРООПАСНОСТИ
Цель работы: Определить категорирование помещений по взрыво – пожароопасности.

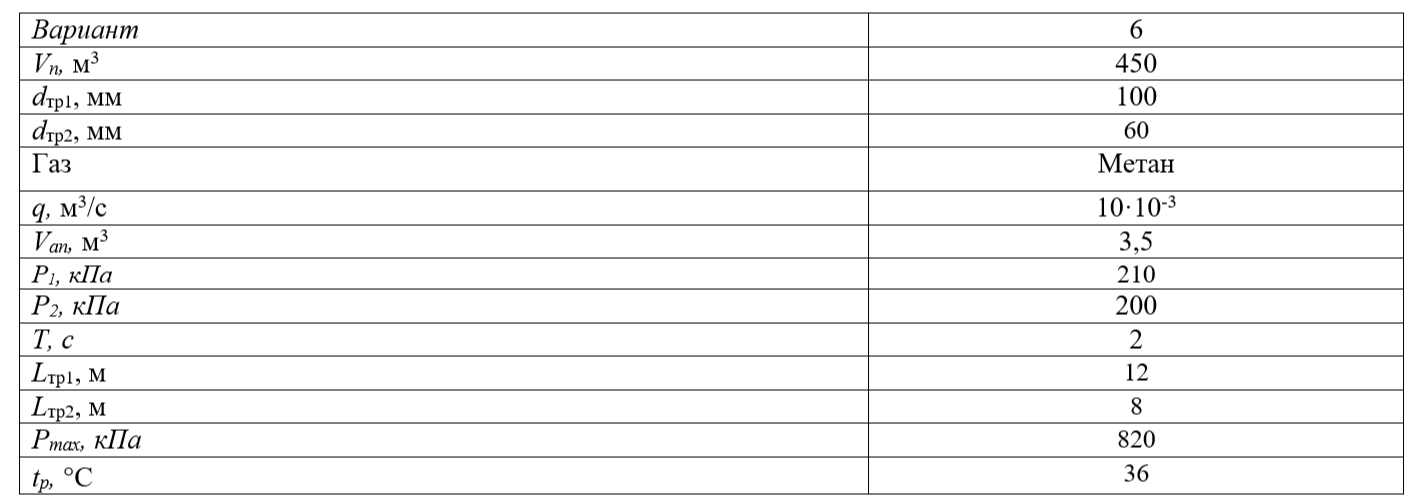

Через помещение проходит трубопровод с проходным сечением диаметром dтр, мм, по которому транспортируется газ. Задвижки системы отключения установлены перед стеной помещения в месте ввода трубопровода и за стеной данного помещения в месте вывода трубопровода.
Определить избыточное давление, развиваемое при сгорании газовоздушной смеси водорода, возникающей при аварийной разгерметизации трубопровода в производственном помещении.
Определить категорию производственного помещения по взрывопожарной и пожарной опасности.
Ответ
1. Рассчитаем массу горючего вещества m, кг, поступившего в помещение при расчетной аварии газа, по формуле:
m = (Va + VT) r,
m = (7,35 + 0,23) 0,72=5,46 кг
где r плотность газа при нормальных условиях (табл. 3 приложения);
Vа объем газа, вышедшего из аппарата, м3;
VT объем газа, вышедшего из трубопроводов, м3.
При этом
Vа = 0,01Р1Vаn,
Vа = 0,012103,5=7,35 м3
где P1 давление в аппарате, кПа; Vаn объем аппарата, м3;
VТ = V1Т + V2Т,
VТ = 0,02+0,21=0,23м3
где V1Т объем газа, вышедшего из трубопровода до его отключения, м3;
V2Т объем газа, вышедшего из трубопровода после его ...
