Условие задачи
Необходимо выбрать способ размещения и произвести расчет крепления груза на открытом подвижном составе.
Для выполнения задания необходимо ознакомиться с соответствующими разделами Технических условий погрузки и крепления грузов (8).
1. Основные положения размещения и крепления грузов на открытом подвижном составе
Расчеты по размещению и креплению грузов выполняются на основании данных о весе груза, его габаритных размерах, расположении центра тяжести (ЦТгр) в следующем порядке:
1) выбор подвижного состава для перевозки заданного груза;
2) выбор способа размещения груза в вагоне;
3) проверка габаритности погрузки;
4) проверка устойчивости вагона с грузом;
5) определение сил, действующих на груз при перевозке;
6) оценка запаса устойчивости груза;
7) выбор и расчет крепления груза.
Исходные данные:

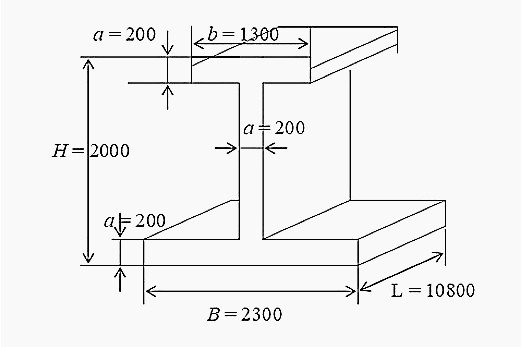

На рис. 3.1 дано изометрическое изображение заданного груза.
Рисунок 3.1 – Перевозимый груз
Ответ
3.1 Выбор подвижного состава
Во избежание опасных перегрузок рам и ходовой частей вес груза распределяют равномерно по длине и ширине пола вагона.
Погрузку осуществляется на платформу (см. рис. 3.2).
По размерам и характеристике заданного груза выбирается наиболее подходящий тип подвижного состава для его перевозки. Характеристика и основные данные платформ, используемых для перевозки тяжеловесных, громоздких и длинномерных грузов приведены в (13). Основной тип платформы, используемый в настоящее время, - универсальная четырехосная, грузоподъемностью 66,0 т (рис. 3.2) с металлическими бортами из ...
