Условие задачи
Определить станционный интервал безостановочного скрещения (τбс) поездов для одной из вставок (рисунок1) в сторону каждого из однопутных перегонов.

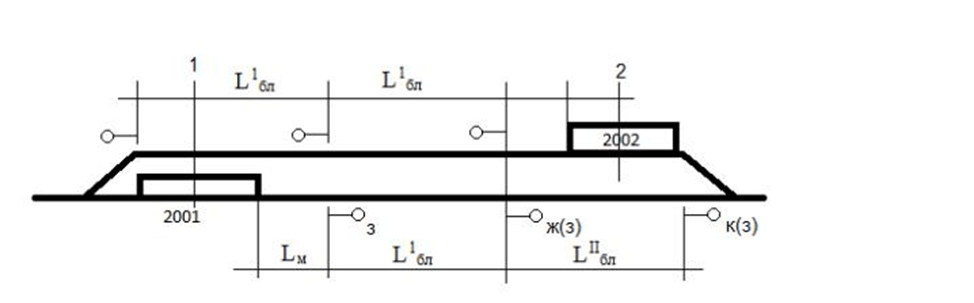

Рисунок 1- Расположение встречных поездов на двухпутной вставке при безостановочном их скрещении

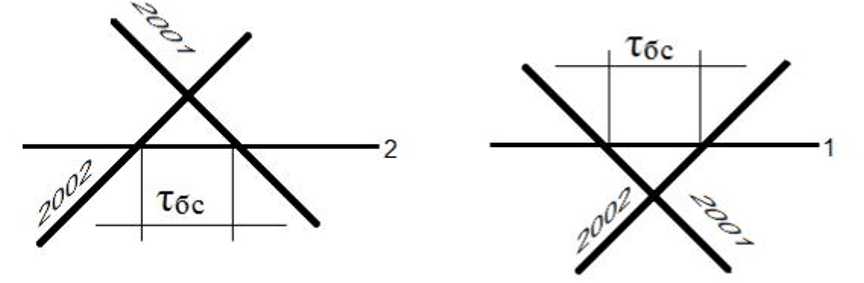

Рисунок 2 - Интервал безостановочного скрещения между четными и нечетными поездами для расчетных осей: а – 2; б – 1.
Исходные данные:
Исходные данные для выполнения контрольной работы определяются по двухразрядному числу учебного шифра. Шифр 39, цифра I разряда - 9; цифра II - 3.
На рисунке 1 изображены расчетные оси – 1 и 2. На рисунке 2 схематически изображен интервал безостановочного скрещения для расчетных осей 1 и 2.
Безостановочное скрещение должно осуществляться без снижения скорости при проходе на зеленый свет.
Длина блок-участков определяется по цифре I разряда (Таблица 1.1 МУ). Средняя скорость следования поездов в пределах двухпутной вставки определяется по цифре II разряда (Таблица 1.1МУ).
Ответ
Интервал безостановочного скрещения поездов на двухпутной вставке это минимальный промежуток времени от момента проследования ближней расчетной оси двухпутной вставки поездом, прибывшим с однопутного перегона, до момента проследования той же оси другим поездом, отправляющимся на однопутный перегон. Однопутный участок с двухпутными вставками оборудован диспетчерской централизацией. Длина вставок такова, что обеспечивается организация безостановочных скрещений без снижения скорости движения поездов. На рисунке 1 у светофоров указан цвет светофора при проходе на зеленый огонь в момент освобожде...
