Произвести расчет проектных (красных) отметок по пикетам по заданному профилю линии и построить проектный профиль земляного полотна. Вертикальный масштаб принять 1 : 100, горизонтальный – 1 : 10000

«Произвести расчет проектных (красных) отметок по пикетам по заданному профилю линии и построить проектный профиль земляного полотна. Вертикальный масштаб принять 1 : 100, горизонтальный – 1 : 10000»
  • Железнодорожный транспорт

Условие:

Произвести расчет проектных (красных) отметок по пикетам по заданному профилю линии и построить проектный профиль земляного полотна. Вертикальный масштаб принять 1 : 100, горизонтальный – 1 : 10000

Решение:

Расчёт проектных (красных) отметок производится по формуле:

Hx = Hl il, м,

где Hx отметка искомой точки, м;

Hl отметка предшествующей точки, м;

i уклон в тысячных, выраженный десятичной дробью;

l расстояние от начальной до искомой точки;

- ставится, когда уклон направлен вниз (спуск);

+ ставится, когда уклон направлен вверх (подъём).

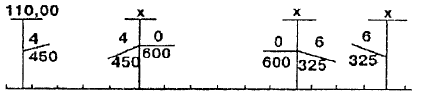

Согласно задания на первом участке длиною 450 м с ПК1 по ПК4+50 і = 0, т.е. проектная линия имеет подъем величиной і = 4, и при этом известна проектная отметка в начале участка на ПК0, которая равна 110,00 м. Зная величину проектного уклона и проектную отметку ПК...
