Расчет и построение нормального профиля железнодорожного пути общей протяженностью 3000 м. План местности в горизонталях отображен в теске задания.

«Расчет и построение нормального профиля железнодорожного пути общей протяженностью 3000 м. План местности в горизонталях отображен в теске задания.»
  • Железнодорожный транспорт

Условие:

Расчет и построение нормального профиля железнодорожного пути общей протяженностью 3000 м.

Задание:

  1. Определить отметки земли на пикетах.
  2. Вычертить продольный профиль линии земли.
  3. Определить проектные отметки земляного полотна на пикетах.
  4. Вычертить проектную линию профиля железнодорожного пути.
  5. Определить рабочие отметки.

Исходные данные:

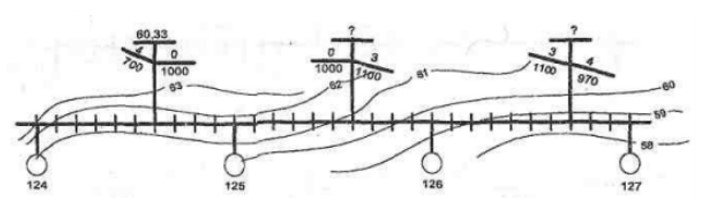

План местности в горизонталях.

Решение:

Элементами продольного профиля являются горизонтальные (площадки) и наклонные (спуски и подъемы) отрезки разной длины и разной крутизны.

Крутизна уклона (i) выражается в тысячных долях () и представляет отношение превышения (h) одной точки поверхности земли над другой к расстоянию (l) между ними:

i = h / l, .

Продольный профиль железнодорожного пути выполняется в масштабе для горизонтальных расстояний 1:10000, для вертикальных расстояний 1:200.

Нижняя часть чертежа сетка, верхняя часть чертежа представляет собой собственно профиль железнодорожного пути.

1. На сетке в графе Пикеты показываем верти...
