Условие:

Рассчитать пропускную способность участка «Б-В» (рис. 1)

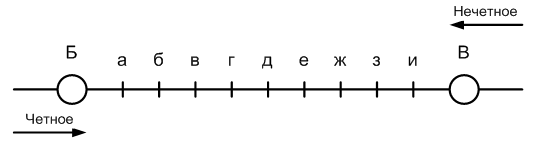

Рисунок 1. Схема расположения промежуточных железнодорожных станций на участке «Б-В»

Данные для расчет пропускной способности представлены в таблице 1.

Таблица 1 – Данные для расчет пропускной способности

Продолжительность станционных интервалов при автоблокировке:

– скрещения (τ_с) – 1 мин.;

– неодновременного прибытия (τ_н) – 3 мин.;

– при отправлении после стоянки (τ_н.ост) – 1 мин.;

При полуавтоблокировке:

– скрещения (τ_с) – 2 мин.;

– неодновременного прибытия (τ_н) – 4 мин.;

– попутного следования при безостановочном пропуске (τ_п) – 4 мин;

– попутного следования при проследовании с остановкой (τ_ост) – 2 мин.

Время на разгон и замедление – 1 мин.

Исходные данные для расчета пропускной способности однопутного участка «Б-В» при непараллельном графике приведены в таблице 2.

Таблица 2 – Исходные данные для расчета пропускной способности однопутного участка «Б-В» при непараллельном графике

Решение:

Наличной пропускной способностью железнодорожного участка называется максимальное число грузовых поездов (пар поездов) установленных массы и длины, которое может быть пропущено по этому участку за сутки в зависимости от его технической оснащенности и принятого способа организации движения поездов.

Периодом графика на однопутных участках называется время занятия перегона группой поездов, характерной для принятого типа графика.

Пропускную способность рассчитывают исходя из полного использования всех тех...
