Вычертить схематическое изображение поперечного профиля земляного полотна. Определить основные размеры земляного полотна и размеры устройств на основе исходных данных.
- Железнодорожный транспорт
Условие:
Вычертить схематическое изображение поперечного профиля земляного полотна. Определить основные размеры земляного полотна и размеры устройств на основе исходных данных.
Исходные данные:
– вид поперечного профиля: насыпь;
– категория железнодорожной линии: Ι;
– число путей: 1;
– род грунта: СП – супесь;
– поперечный уклон местности: 1:6;
– отметки проектной бровки земляного полотна: 91,4 м;
– отметки земли по оси полотна: 86,9 м;
– перечень устройств: резерв;
– % грунта насыпи из резерва: 50.
Решение:
Основную площадку однопутной насыпи проектируем в виде трапеции шириной поверху 2,3 м, высотой 0,15 м.
Ширину основной площадки земляного полотна принимаем 7,6 м.

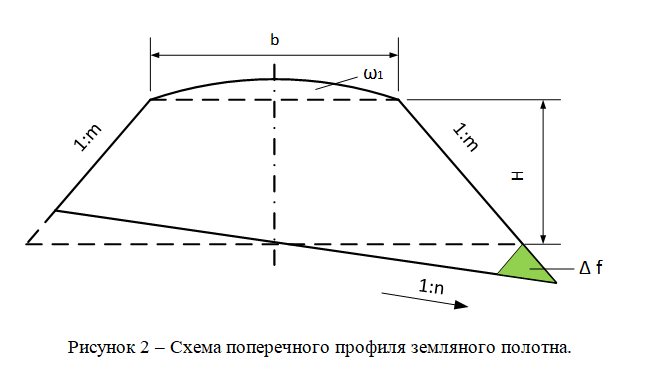

Высота насыпи (размер Н на рис. 2) измеряется по оси земляного полотна от поверхности земли до уровня бровок основной площадки земляного полотна, она определяется, как разность между отметкой проектной бровки полотна, и отметкой земли для...
