Условие задачи
Устройство железнодорожного пути
Выполнить гидравлический расчет водоотводной канавы на основе исходных данных.
Исходные данные
1. Крутизна откосов – 1:m = 1:1,5;
2. Продольный уклон канавы на первом участке – i = 0,005;
3. Продольный уклон канавы на втором участке – i = 0,006;
4. Продольный уклон канавы на третьем участке – i = 0,005;
5. Грунт – глина (пл. 0,9 т/м3);
6. Заданный расход воды на первом участке – Qзад1 = 1,44 м3/с;
7. Заданный расход воды на втором участке – Qзад2 = 2,4 м3/с;
8. Заданный расход воды на третьем участке – Qзад3 = 3,8 м3/с;
9. Ширина канавы по низу – a = 0,80 м.

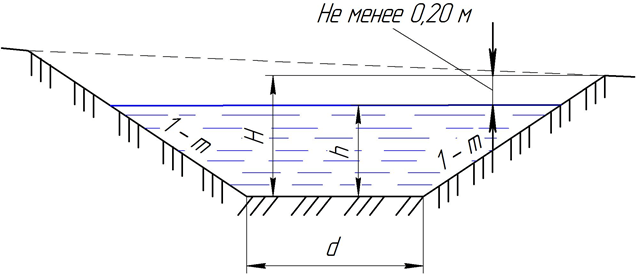

Рис.1 Расчетная схема для определения размеров поперечного сечения водоотводной канавы
Ответ
Третий участок
Решение данной задачи выполняем в следующей последовательности:
1. Задаемся расчетной глубиной воды в канаве h3 Глубину воды в канаве принимаем h3 = 0,9 м.
2. Определяем площадь живого сечения по формуле:
где m показатель крутизны откоса, m = 2,0
