Условие задачи
1. Рассчитать теплопотери через наружные ограждения помещения.
2. Рассчитать количество отопительных приборов в помещении.
3. Рассчитать воздухообмен в помещении.
Исходные данные:
1. Географический район строительства здания - помещения – Москва.
2. Расчетная зимняя температура наружного воздуха для проектирования системы отопления tрн = - 26°С ;
3. Влажностный режим помещений - нормальный (φВ = 50-60%)

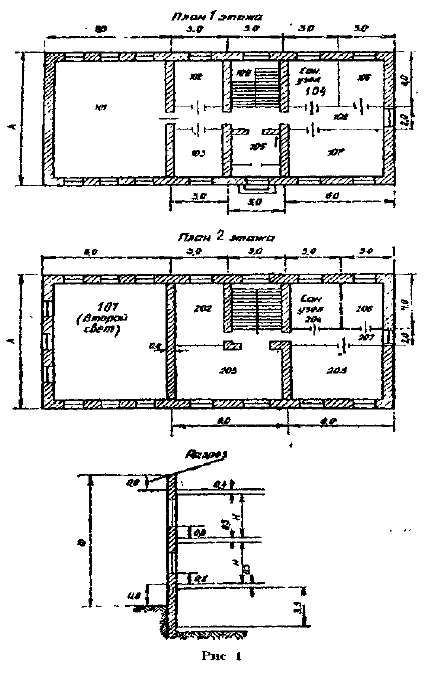

4. Основные характеристики помещения 101( рис. 1).
Наружные стены - из кирпича без наружной облицовки, с внутренней известково-песочной штукатуркой толщиной δШТ = 0,02 м, . λшт = 0,815 Вт/(мК). Тип кирпичной кладки наружных стен - из глиняного кирпича. λк = 0,814 Вт/(мК).
Окна - с двойным остеклением на деревянных переплетах. Размеры здания, помимо указанных на чертежах (см. рис.1): полная ширина помещения, А = 13 м, высота двухсветного зала, Н = 6,6 м; ориентация главного фасада здания относительно стран света – С-В.
Площадь одного оконного проема FДО = 3,0 м2.
5. Расчетная температура воздуха внутри помещения 101 tB, - 18 °С.
6. Расчетная температура воды в системе отопления:
горячей tГ = 95°C;
обратной t0 = 70°C.
7. Отопительные приборы: чугунные двухколонковые радиаторы МС-140-108:
площадь теплообменной поверхности секции fс = 0,244 м2, номинальная плотность теплового потока q ном = 758 Вт/м2, полная высота Н = 588 мм, строительная линия секции lс = 108 мм
8. Основные исходные данные для расчета воздухообмена двухсветного зала - помещение 101: расчетное число людей в зале, n = 120 чел., допустимая концентрация СО2 в воздухе помещения, bуд = 1,2 л/м3, допустимая относительная влажность воздуха, φдоп = 50%, концентрация СО2 в приточном воздухе, bпр = 0,3 л/м3.
Система вентиляции - приточно-вытяжная с механическим притоком и естественной вытяжкой, не связанная с отоплением. Подача приточного воздуха производится в верхнюю зону.
Ответ
1. Расчет теплопотерь через наружные ограждения здания
Максимально допустимая плотность теплового потока через наружное ограждение:
Наружные стены
По...
