Условие задачи

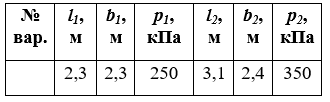

Горизонтальная поверхность массива грунта нагружена равномерно распределенной вертикальной нагрузкой интенсивностью р1 и р2. Размеры прямоугольных площадок в плане: и .
Необходимо определить величины вертикальных напряжений σzp от совместного действия распределенных нагрузок на поверхности в грунтовой толще на вертикали, проходящей через точку M, на глубинах 1,0; 2,0; 3,0; 4,0; 5,0; 6,0 м. Расстояние между осями площадок нагружения - L = 3,0 м. По вычисленным напряжениям постройте эпюру распределения .

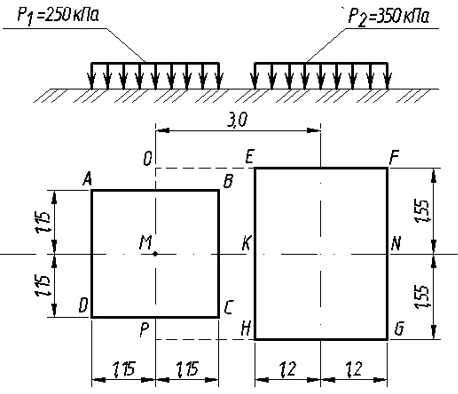

Рисунок 3.1 - Схема к заданию
Ответ
Рисунок 3.2 - Расчетная схема к заданию 3 (пример)
Расчет напряжений и построение эпюры
Распределение по глубине вертикальных составляющих напряжений в любой точке массива грунта от действия равномерно распределенной нагрузки в пределах или за пределами плит нагружения может быть определено по методу угловых точек.
