Условие:

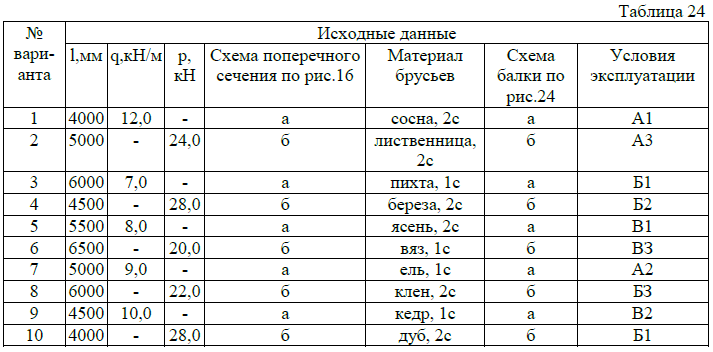

Определить необходимое количество пластинчатых нагелей в составной балке из двух брусьев сечением 150x150 мм, расставленных в ней согласно рис.16. Исходные данные взять из табл.24 и рис.24.
Рис.24. Расчетная схема балок
Решение:
Вариант 1. Определяем несущую способность одного пластинчатого нагеля по [1, формула (58)]:
где bпл = 15 см (принято как для сквозных нагелей).
Для балки (см. рис. 24,а) имеем
Сечение балки прямоуго...
