Условие задачи
Проведите расчет по сбору нагрузок на 1 м2 междуэтажного перекрытия.
Исходные данные:
Здание – административное
Данное здание относится к типу сооружения КС-2 по табл.2 [5] (данные в решении) – нормальный уровень ответственности и коэффициент надёжности по ответственности γn = 1
Место строительства – г. Пермь
Шаг колонн в поперечном направлении l = 7,2 м
Шаг колонн в продольном направлении b = 7,0м (5 пролетов)
Кол-во этажей n = 7
Высота этажа Нэт = 4,2 м
Состав пола принимаем:
- линолеум с нескользящим верхним покрытием t = 3 мм, объёмный вес γ = 1100 кг/м3,
- звукоизоляция – ГВЛ – 2 слоя, t = 13 мм, объёмный вес γ = 1100 кг/м3
- стяжка цементно-песчаная t = 30 мм, γ = 1800 кг/м3
Плита перекрытия железобетонная сплошная t = 110 мм, γ = 2500 кг/м3
Нормативная нагрузка от веса конструкций равна произведению объёмного веса материала на его толщину.
Расчётные значения равны произведению нормативных на коэффициенты надёжности по нагрузкам по табл. 7.1 [2] (данные в решении).

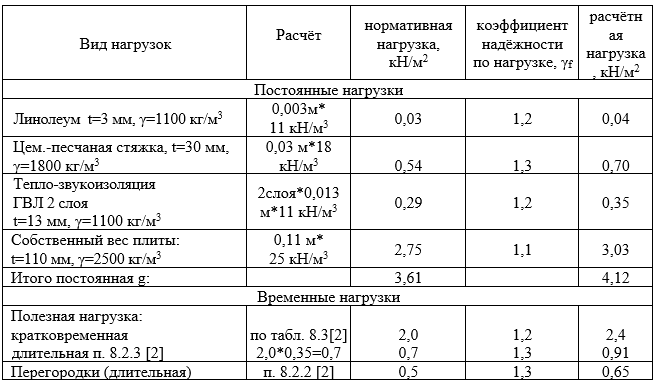

Таблица 1 - Нормативные и расчётные нагрузки на 1 м2 междуэтажного перекрытия
1 – линолеум, 2 – стяжка, 3 – тепло-звукоизоляция, 4 – пароизоляция, 5 плита перекрытия
Ответ
Полное кратковременное нормативное значение временной нагрузки от людей для административных зданий vн =2,0 кПа по табл. 8.3, п.2 [2].
Длительная часть по [2, п.8.2.3] с коэффициентом 0,35.
Коэффициент надёжности по временной нагрузке f =1,2 при нагрузке 2,0 кПа по п.8.2.2 [2].
I сочетание нагрузок: постоянная + кратковременная с учётом коэффициента надёжности по назначению здания n = 1:
