Рассчитать фундамент по материалу под железобетонную колонну гражданского здания по данным примера 12.1. Нагрузка на фундамент с учетом коэффициента надежности по ответственности N = 535,52 кН. Глубина заложения фундамента d₁ =1,35 м. Размеры подошвы фундамента а х b = 1,3 х 1,3 м. Размер сечения колонны h_c х b_c = 300 ∙ 300 мм.

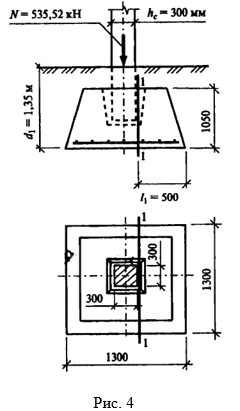

Конструкцию фундамента см. на рис. 4.

Решение:

1. Определяем давление под подошвой фундамента: площадь фундамента A_f = a_h = 1,3 ∙ 1,3 = 1,69 м²; давление р = N/A_f = 535,52/1,69 = 316,88 кПа.

2. Определяем расчетные сечения фундамента. Рассчитываем сечение, проходящее по краю колонны (11) (см. рис. 4).

3. Задаемся защитным слоем бетона а_b = 3,0 см (сборный фундамент) и принимаем расстояние от подошвы фундамента до центра тяжести арматуры а = 4,0 см; находим рабочую высоту фундамента h₀₁ = h₁ а = 105 4,0 = 101 см.

4. Принимаем: класс прочности бетона В20; коэффициент условия работы бетона b2 = 1,0; класс арматуры А-III: Rb = 11,5 МПа,...
