Условие:

Рассчитать поперечное сечение (определить площадь сечения арматуры A_Sи подобрать по сортаменту [5, прил. 6] панели типа:
а – пустотной ПТК; б – коробчатый настил на действие расчетной равномерно распределенной нагрузки (с учетом собственного веса панели) и интенсивностью q (МН/м). Расчетный пролет панели l₀. Рабочая арматура панели предварительно напряженная. Панель эксплуатируется в условиях, благоприятных для нарастания прочности бетона. Исходные данные для расчета приведены в табл. 2.3 и 2.4.

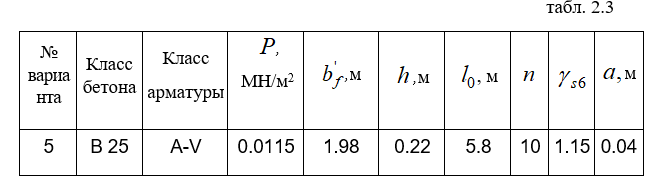

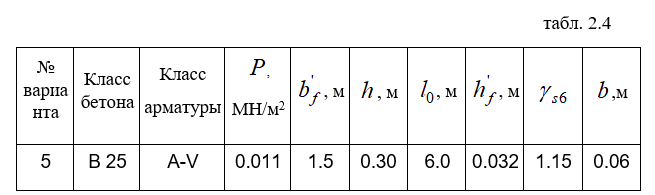

Исходные данные:

Решение:

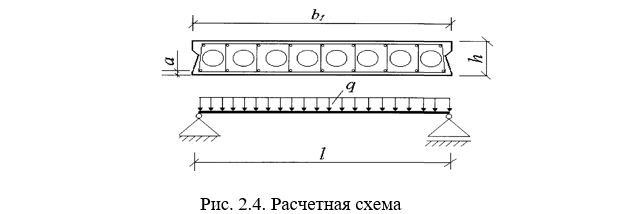

1. Рассмотрим первую схему (восьми пустотная панель с распределенной нагрузкой).

Определим расчетные характеристики бетона и арматуры. По табл. 6.8 [1] бетону класса В25 соответствует расчетное сопротивление R_b = 14,5 МПа. Арматура класса A-V в современном СП обозначается как А800 и по табл. 6.14 [1] расчетное сопротивление R_s = 695 МПа, расчетное сопротивление сжатию А800 и по табл. 6.14 [1] R_sc = 400 МПа.

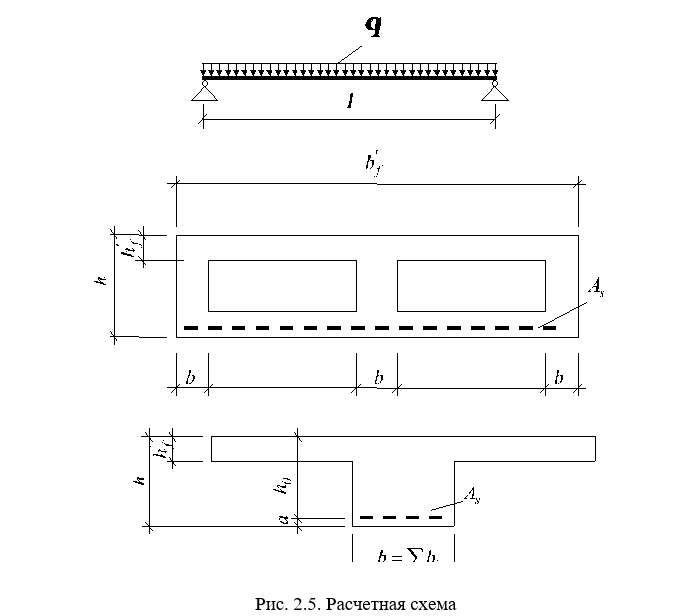

Приводим сечение к тавровому.
