Светотехнический расчет ограждающих конструкций (окна) при естественном боковом освещении. Определить размеры светового проема (окна) жилой комнаты для естественного бокового освещения, в соответствии с вариантом. Сделать выводы.

30 августа 2024
Архитектура и строительство

Условие:

Определить размеры светового проема (окна) жилой комнаты для естественного бокового освещения, в соответствии с вариантом. Сделать выводы.

Район строительства г. Вологда

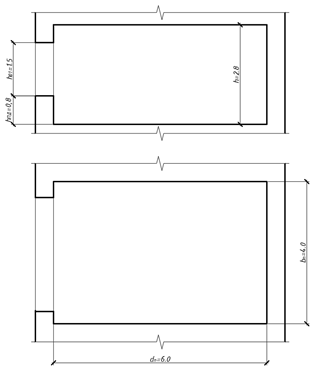

Эскиз жилой комнаты

Рис.1 – Разрез и план жилой комнаты

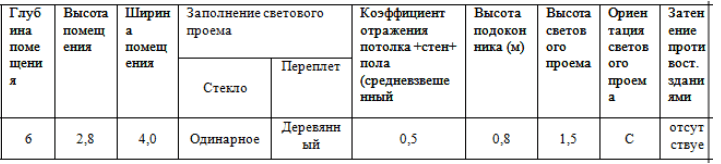

Таблица 1 - Наименование слоев

Решение:

1. По приложению И СНиП 23-05 определяют нормированное значение КЕО е_н, равное 0,5 %.

2. Выполняют предварительный расчет естественного освещения: по глубине помещения d_n= 6,0 м и высоте верхней грани светового проема на l до условной рабочей поверхностью h_0| = 1,5 м определяют, что d_n/h_0l= 4,0.

3. На рисунке 2 на соответствующей кривой е= 0,5% находят точку с абсциссой 4,0; по ординате этой точки определяют, что необходимая относительная площадь светового проема А_со/А_п составляет 19%.
