Условие задачи
Требуется определить величину сжимающих напряжений σz по глубине основания, построить эпюру его распределения под центром (точка М) и углом (точка С) загруженного прямоугольного фундамента размером b*l = 1,4*2,4 м на глубине z = 0,5; 1,0; 1,5; 2,0; 2,5; 3,0; 3,5; 4,0; 4,5; 5,0; 5,5 и 6,0 м от поверхности при внешней нагрузке интенсивностью р = 170 кПа.
Ответ
Для точки М при = l / b = 2,4 / 1,4 = 1,7 по формуле z = р, где коэффициент, принимаемый по таблице 1:

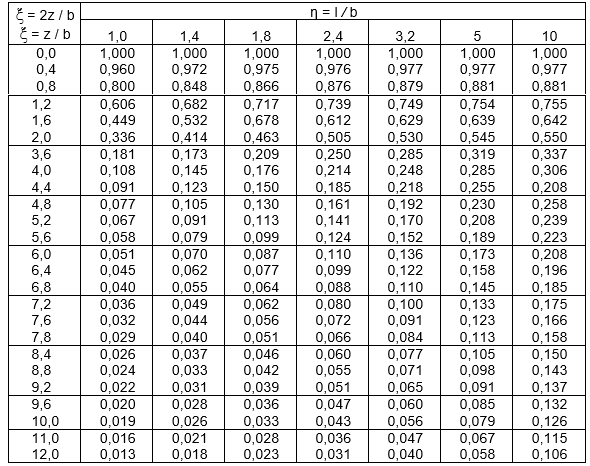

Таблица 1
Значение коэффициента для расчета дополнительных напряжений в грунте основания
вычисляем :
z = 0,0 м; = 2z / b = 2 0,0 / 1,4 = 0,0; = 1,00;
z = 1,00 170 = 170 кПа;
z = 0,5 м; = 2z / b = 2 0,5 / 1,4 = ...
