Условие:

1. Составить логическую схему f1, применив DC 4x16.

2. Составить логическую схему f1, применив DC 4x10.

3. Составить логическую схему f2, применив DMX 1-8.

4. Составить логическую схему f2, применив только одну интегральную схему (MUX 8-1◊) или две интегральные схемы (MUX 4-1◊).

f1=П( 0,3,5,6,9,13,14(2,4,8,10,12,15))abcd

f2=V( 0,2,3,6,8,14,15(1,4,5,7,9,10,13))abcd

Решение:

1. Логическая схема f1 на DC 4x16.

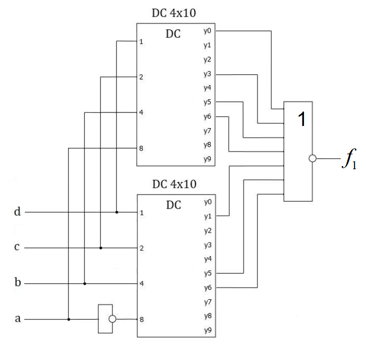

2. Логическая схема f1 на DC 4x10.

3...
