Условие задачи

1) записать выражения для передаточных функций разомкнутой системы  W(p) и Wf(p) ;

2) записать выражения для передаточных функций замкнутой системы Ф(р), Фf(p) , а претендентам на «отлично» и ФƐ(р) ;

3) записать дифференциальные уравнения САР относительно регулируемой величины и для претендентов на «отлично» относительно ошибки;

4) выписать полиномы D(p), Q(p), N(p), R(p), Q'(p), N'(p) и R'(p) .

Звенья описываются следующими передаточными функциями:

а) безынерционные  Wi(p)=ki;

б) апериодические первого порядка  ;

в) интегрирующие ;

г) дифференцирующие .

Для всех вариантов:

 k1=2;  k2=5; k3=1;  k4=10; k5= 4;  k6=8.

 T1=0,01 с; T2= 0,02 с;  T3=0,05 с;  T4=0,1 с;  T5=0,2 с; T6= 0,5 с.

Ответ

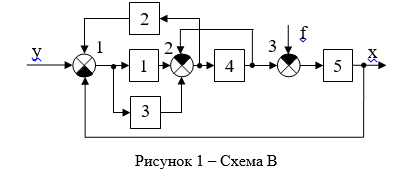

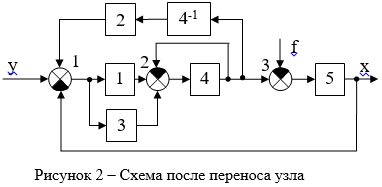

Выполним перенос перенесём узла с входа звена 4, на его выход и выполним перестановку узлов (рисунок 2)

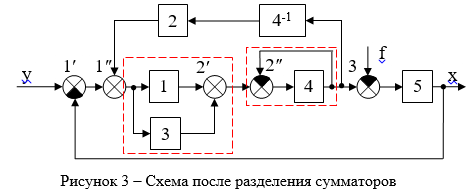

Представим сумматоры 1 и 2 в виде двух последовательно соединённых сумматоров (рисунок 3)

Эквивале...
