Дана структурная схема САУ. Найти передаточную функцию всей системы.

👋 Решение задач
📚 Автоматика и управление

решение задачи на тему:

Дана структурная схема САУ. Найти передаточную функцию всей системы.

Дата добавления: 28.09.2023

Условие задачи

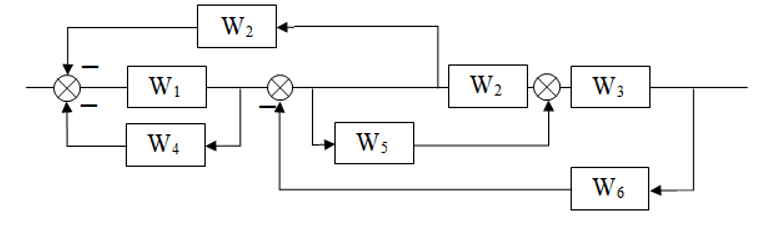

Дана структурная схема САУ. Найти передаточную функцию всей системы.

Ответ

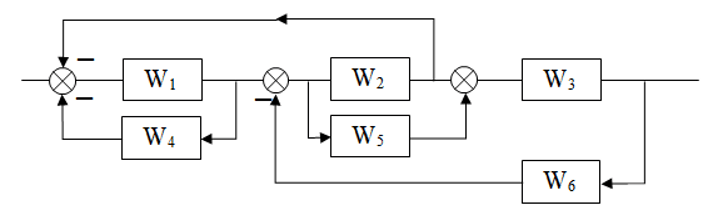

Исходная схема:

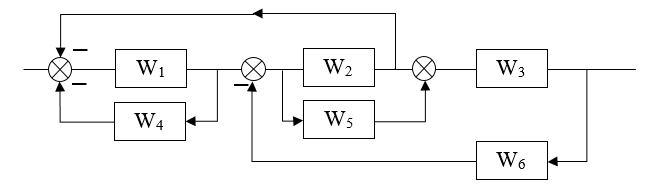

Перенесём звено W₂ через узел по направлению прохождения сигнала. По правилам структурных преобразований, нужно включить такое же звено W₂ в контур местной обратной связи:

Поменяем мес...
