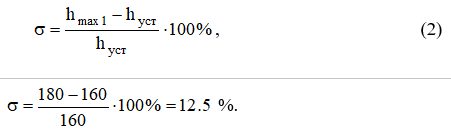

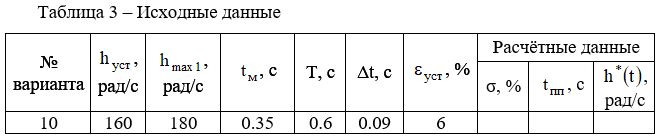

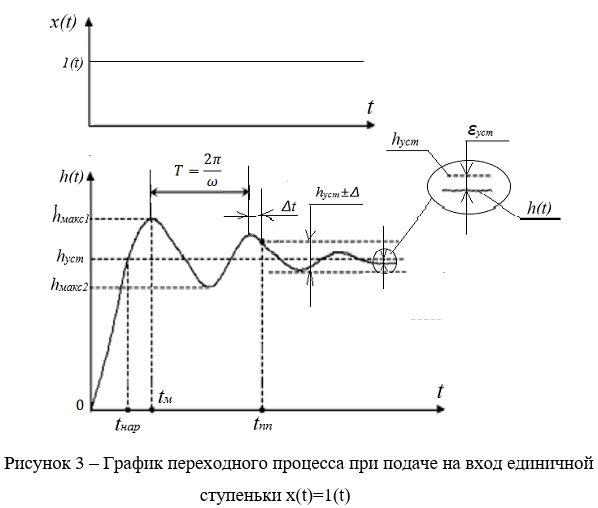

Для рисунка 3 по данным, представленным в таблице 3, рассчитать численные значения показателей качества управления

1.Сформировать структурную схему 2. Найти ПФ разомкнутой и замкнутой системы

Найти выходной сигнал Y и сигнал ошибки вычисляя сигланы из уравнений элементов при следующих значениях коэффициенто: К1=2, К2=3, К3=5, К4=1, К5=4, если на вход системы подавать сихнал Х=1:

На вход статического звена нулевого порядка (усилительного звена) с коэффициентом усиления К = 0,5 подали возмущающее воздействие вида x(t)=4sinωt*1(t) где ω=0,8 рад/с Найдите значение выходной величины звена через 10 с, 25 с после нанесения возмущающего
