Условие задачи

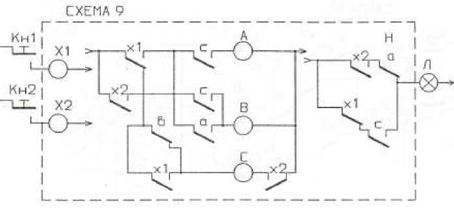

Для схемы, построенной на нейтральных реле (схемы H):
1. Составить таблицу переходов (ТП) и таблицу выходов (ТВ).
2. Указать по ТП замкнутый цикл работы схемы.
3. Построить граф переходов схемы (с выделением на ней замкнутого цикла работы).
4. Построить временную диаграмму работы схемы для замкнутого цикла.
5. Определить длительность импульсов.
Ответ
1. Таблица переходов (ТП) и таблица выходов (ТВ).
Запишем функции для реле A, B, C и выхода Л:

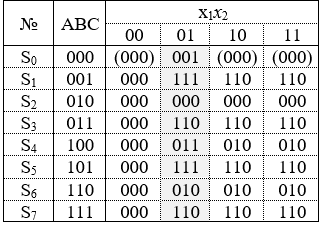

Таблица переходов Таблица выходов
