Условие:
Элемент памяти - элемент Т-триггер
Реализовать на любой интегральной схеме.
Вход Х1 и Х2, выход У
В исходном состоянии Х1=1, Х2=0, а У=1.
При Х1=0 и Х2=1 У=0,
при Х1=1 и Х2=0 У принимает значение противоположное предыдущему.
При Х1= Х2=1 после Х1=0 и Х2=1 У =1.
При Х1= Х2=1 после Х1=1 и Х2=0 У =0.
Если Х1= Х2=0 У принимает значение противоположное предыдущему
Решение:

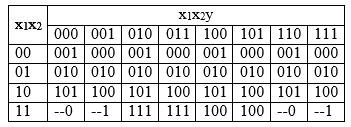

Составим таблицу переходов схемы
В схеме учитываются предыдущие состояния входных переменных и выходного сигнала. Для их фиксации применим 3 триггера заданного ...
