Условие задачи
Исследовать колебательные звенья

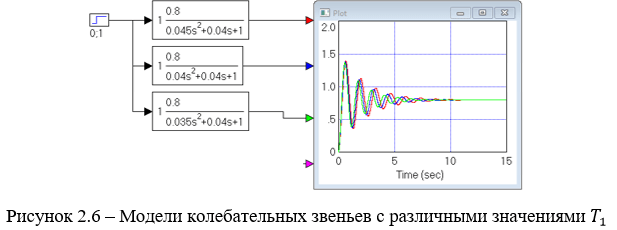

На рис.2.6 приведена модель колебательных звеньев с различными значениями Т1.
Ответ
Частотные характеристики приведены на рис.2.7.
Видно, что начальное значение ЛАЧХ, равное 1,935 дБ, не зависит от Т1 . Расчетное значение равно
L(0)=20lgk=20lg0,8=-1,938 дБ
Высота резонансного пика уменьшается с 12,591 дБ до 11,510 дБ. Высота пика может быть вычислена по формуле
Так как с уменьшением Т1 коэффициент затухания увеличивается, то L(...) будет уменьшаться. Для второго звена получаем, что
