Условие задачи
Исходные данные:
1) на DMX 1-4 с z - состоянием (второй стробирующий вход) и все используемые элементы имеют инверсные выходы (и интегральные схемы и логические элементы)
2) на DC 4x10
3) на MUX 4-1(используем только два элемента, т.е. только на двух MUX)
4) на MUX 8-1
Ответ

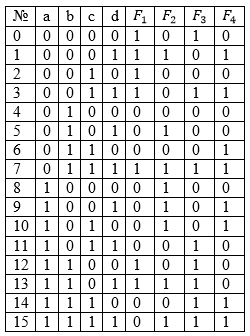

Составим совместную таблицу истинности для заданных функций
1. Реализуем функцию F2 на DMX 1-4 с z состоянием.
Для реализации функции применим 4 микросхемы DMX 1-4 с z состоянием и инверсными выходами.
Элемент 8И-НЕ, который объединяет соответственные выходы микросхем DMX, формирует функцию F2 .
