Произвести преобразование исходной схемы САУ и найти передаточную функцию всей схемы
«Произвести преобразование исходной схемы САУ и найти передаточную функцию всей схемы»
- Автоматика и управление
Условие:
Исходные данные

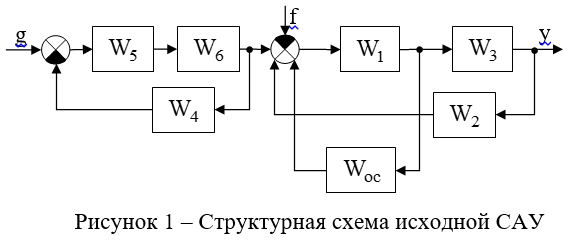

а) структурная схема исходной САУ представлена на рисунке 1
б) передаточные функции отдельных звеньев:
в) числовые данные:
Произвести преобразование исходной схемы САУ и найти передаточную функцию всей схемы
Решение:

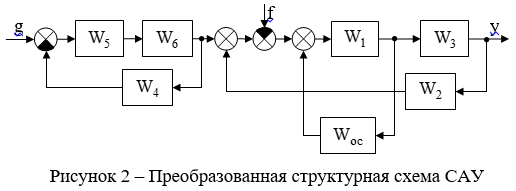

Разделим сумматор, но который поступает сигнал возмущения и два сигнал обратных связей на два сумматора (рисунок 2)

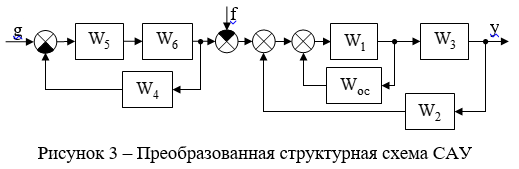

Выполним перестановку сумматоров (рисунок 3)
Найдём эквивалентную передаточную функцию...
