Условие задачи
Изучить принцип работы и назначение дроссель-трансформатора. Представить схему измерения параметров и схему замещения дроссель-трансформатора в виде симметричного четырехполюсника. Рассчитать его коэффициенты по данным трех измерений входного сопротивления и соотношениям, характеризующим данный четырехполюсник. Результаты измерений входного сопротивления дроссель-трансформатора приведены в табл.3. Вариант задачи определяется предпоследней и последней цифрой шифра студента.

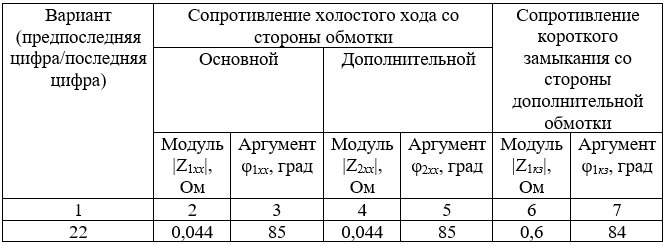

Таблица 3
Ответ
При расчетах и анализе работы рельсовых цепей в основных режимах их работы необходимо рассчитывать необходимое напряжение источника питания, обеспечивающее требуемое напряжение на путевом приемнике или решать обратную задачу при заданном напряжении источника питания определять ток в путевом приемнике. При этом отдельные звенья рельсовой цепи (аппаратуру питающего, релейного конца, дроссель-трансформаторы, рельсовую линию и др.) удобно представить в виде последовательного соединения четырехполюсников, замещающих эти звенья.
