Определить передаточную функцию соединения , где x(t)- входной сигнал, y(t) – выходной сигнал (рис.4).
«Определить передаточную функцию соединения , где x(t)- входной сигнал, y(t) – выходной сигнал (рис.4).»
- Автоматика и управление
Условие:

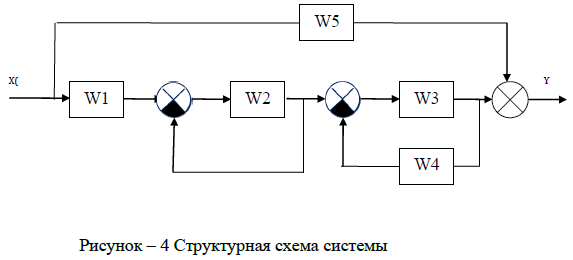

Определить передаточную функцию соединения , где x(t)- входной сигнал, y(t) – выходной сигнал (рис.4).
Решение:
Верхняя ветвь содержит одно звено с ПФ W5. Нижнюю ветвь
можно представить как последовательное соединение 3-х звеньев (W1, (соединение с единичной отрицательной обратной связью),(соединение с ООС)).Верхняя и нижняя ветви сходятся в сумматоре (параллельноесоединение). Тогда ПФ будет иметь вид:
