Определить переходной процесс y(t) и статическую ошибку х(∞) в системе автоматического регулирования (рисунок 2): а) при подаче на вход возмущения fв(t)=1(t), g(t)=0; б) при подаче на вход задающего воздействия fв(t)=0, g(t)=1(t). Построить график

«Определить переходной процесс y(t) и статическую ошибку х(∞) в системе автоматического регулирования (рисунок 2): а) при подаче на вход возмущения fв(t)=1(t), g(t)=0; б) при подаче на вход задающего воздействия fв(t)=0, g(t)=1(t). Построить график»
  • Автоматика и управление

Условие:

Определить переходной процесс y(t)  и статическую ошибку х(∞) в системе автоматического регулирования (рисунок 2):

а) при подаче на вход возмущения fв(t)=1(t), g(t)=0;

б) при подаче на вход задающего воздействия fв(t)=0, g(t)=1(t).

Построить график функции y(t)

Решение:

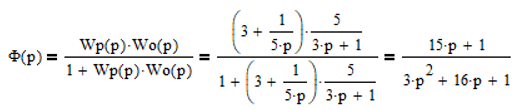

Эквивалентная ПФ замкнутой системы по каналу управления:

Эквивалентная ПФ замкнутой системы по каналу возмущения:

Построим переходные характеристики.

Вводим ПФ замкнутой системы по управлению:
