решение задачи на тему:

Определить характеристики в корневой, временной и частотной областях звена с ПФ вида Рассчитать ПФ  звена, последовательное включение которого со звеном   компенсирует его правый полюс (компенсация происходит, когда в корневой плоскости на

Дата добавления: 27.08.2023

Условие задачи

Определить характеристики в корневой, временной и частотной областях звена с ПФ вида

Рассчитать ПФ  звена, последовательное включение которого со звеном   компенсирует его правый полюс (компенсация происходит, когда в корневой плоскости на полюс накладывается нуль, т. е. происходит образование диполя).

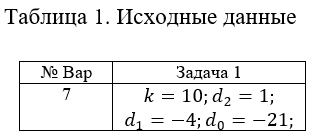

Исходные данные приведены в таблице 1.

1.1. Как проявляются свойства неустойчивой части в последовательном соединении звеньев  на характеристиках соединения в целом с ПФ

1.2.   Как отражается на характеристиках соединения с ПФ в корневой, временной и частотной областях неполная компенсация неустойчивого полюса ПФ   (неполная компенсация происходит в том случае, когда соответствующие нуль и полюс не совпадают, хотя могут быть близкими, т. е. располагаться на плоскости корней друг относительно друга на сколь угодно малом расстоянии)?

Ответ

Передаточная функция звена:

Используя MatLab, получим характеристики звена.

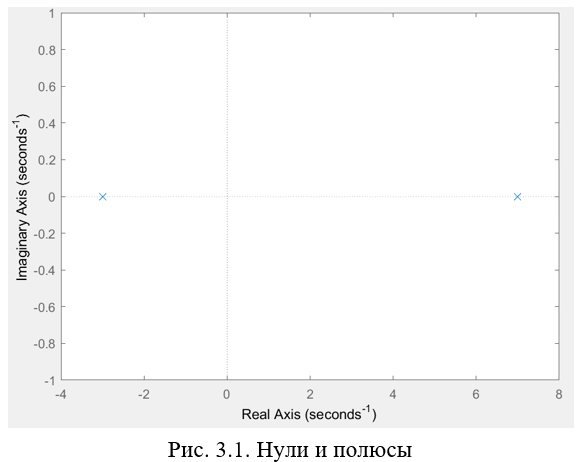

На рис. 3.1. показаны нули и полюсы:

На рис. 3.2. показаны ЛАЧХ и ЛФЧХ:
