По системе дифференциальных уравнений составить структурную схему САУ, упростить, используя правила структурных преобразований, полученную структурную схему САУ, определить передаточную функцию САУ.

«По системе дифференциальных уравнений составить структурную схему САУ, упростить, используя правила структурных преобразований, полученную структурную схему САУ, определить передаточную функцию САУ.»
  • Автоматика и управление

Условие:

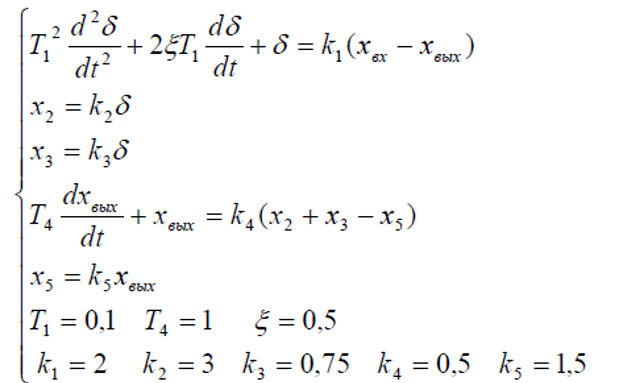

По системе дифференциальных уравнений составить структурную схему САУ, упростить, используя правила структурных преобразований, полученную структурную схему САУ, определить передаточную функцию САУ.

Решение:

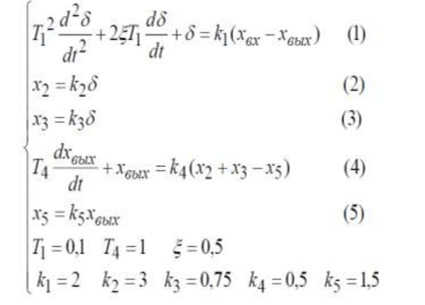

1. Построить структурную схему по заданной системе дифференциальных уравнений, описывающих элементы системы

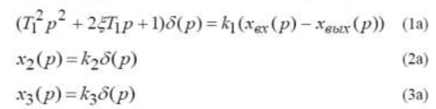

Преобразуя уравнения (1)-(5) по Лапласу, получим:
