Условие задачи
Пользуясь измеренными значениями токов и напряжений, а также зная длину рельсовой цепи, необходимо вычислить её первичные и вторичные параметры.
Метод измерения параметров рельсовых цепей, а также необходимые исходные данные следует выбрать из таблицы 1. Вариант определяется предпоследней и последней цифрой шифра. При решении задачи помимо расчета следует привести схему реализации метода измерений.

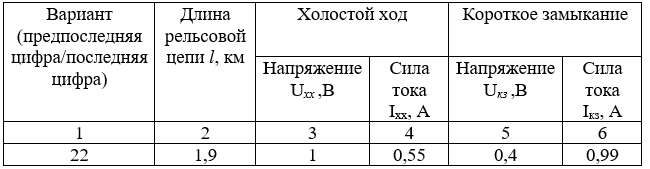

Таблица 1
Метод холостого хода и короткого замыкания
Ответ
Особенностью измерений в рельсовых цепях постоянного тока является то, что не требуется измерять угол сдвига фаз между токами и напряжениями. Сопротивление рельсовой цепи постоянному току зависит от типа рельсов и стыковых соединителей и обычно находится в интервале 0,10,8 Ом/км.

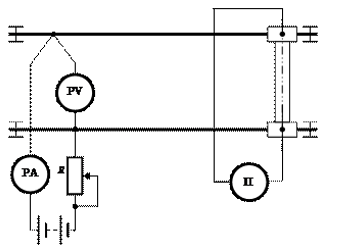

Рис. 1
Методика измерений:
Измерительную аппаратуру: амперметр магнитоэлектрической системы РА и вольтметр РV подключают к...
