Условие задачи
Построить амплитудно-фазовую (АФХ) (комплексно-частотную (КЧХ)), амплитудно-частотную (АЧХ), фазочастотную (ФЧХ) и асимптотическую логарифмическую амплитудно-частотную (ЛАЧХ) характеристики звена.
Ответ
В качестве примера рассмотрим построение частотных характеристик с передаточной функцией:
Амплитудно-фазовой (АФХ) (комплекно-частотной (КЧХ)) характеристикой называется геометрическое место концов вектора W(j) при изменении частоты от 0 до .
Зависимость модуля А() функции W(j) от частоты есть амплитудно-частотная характеристика (ФЧХ).

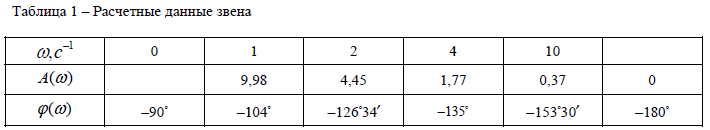

По данным таблицы 1 строим АФХ, АЧХ, ФЧХ (рисунок 6).
