Проверить возможность самозапуска электродвигателей, питающихся от секционированных сборных шин подстанции, с устройством включения резерва АВР. При невозможности выполнения условия самозапуска предусмотреть защиту минимального напряжения для части

«Проверить возможность самозапуска электродвигателей, питающихся от секционированных сборных шин подстанции, с устройством включения резерва АВР. При невозможности выполнения условия самозапуска предусмотреть защиту минимального напряжения для части»

22 октября 2023
Автоматика и управление

Условие:

Проверить возможность самозапуска электродвигателей, питающихся от секционированных сборных шин подстанции, с устройством включения резерва АВР. При невозможности выполнения условия самозапуска предусмотреть защиту минимального напряжения для части неответственных электродвигателей.

Максимальный ток при к.з. на сборных шинах приведенный к высокой стороне трансформатора подстанции: I_к.max = 1,5 кА

Трансформатор типа ТДН-40000/115/6,6 кВ

Кабельная линия L = 0,30 км, х_уд. = 0,087 Ом/км

Электродвигатель Р_ном = 2000 кВт, Cosφ = 0,85, k_п = 7, n = 6

Мощность нагрузки S_н составляет 70 % от номинальной мощности трансформатора подстанции.

Решение:

Расчет самозапуска электродвигателей выполняется для наиболее тяжелого режима при остановленных электродвигателях.

Ток в момент пуска или самозапуска электродвигателя равен току трехфазного к.з. за сопротивлением остановленного электродвигателя.

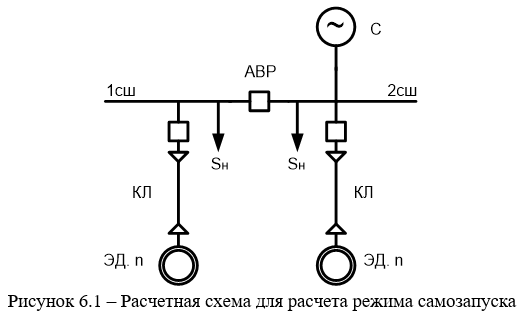

Для схемы, представленной на рисунке 6.1 при включении секционного выключателя устройством АВР после исчезновения напряжения на первой секции шин нагрузка S...
