Работа системы автоматического управления задана системой дифференциальных уравнений: Значения параметров: К1=2; К3=4; Т1=0,01 с, Т3=0,5 с. По заданной системе дифференциальных уравнений, описывающих работу САУ необходимо: 1. Составить структурную

Дата добавления: 21.09.2023

Условие задачи

Работа системы автоматического управления задана системой дифференциальных уравнений:

Значения параметров:  К1=2;  К3=4;  Т1=0,01 с,  Т3=0,5 с.

По заданной системе дифференциальных уравнений, описывающих работу САУ необходимо:

1. Составить структурную схему САУ.

2. Найти передаточную функцию разомкнутой системы на основе использования правил структурных преобразований.

3. Построить асимптотическую ЛАЧХ, ЛФЧХ и АФХ разомкнутой САУ.

4. Определить устойчивость замкнутой САУ, найти предельный коэффициент усиления.

5. Определить статическую и кинетическую ошибки замкнутой системы.

6. Сделать выводы о результатах проделанной работы.



Ответ

1 Структурная схема САУ

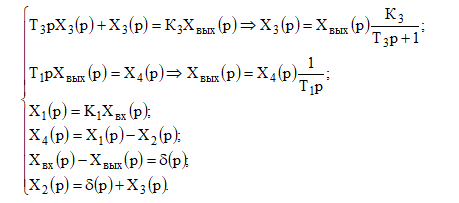

Составим структурную схему САУ. Перепишем в операторной форме исходную систему дифференциальных уравнений, приняв начальные условия нулевыми:

Полученной системе уравнений соответствует схема, представленная на рисунке 1
