Рассчитать уставки трехступенчатой дистанционной защиты для комплекта защиты Кз1 линии W1 для схемы изображенной на рисунке 1.1. Параметры энергосистемы С1-2: - Мощность к.з. С1 Sкз = 2500 МВА - Мощность к.з. С2 Sкз = 1000 МВА - Номинальное напряжение на

22 октября 2023
Автоматика и управление

Условие:

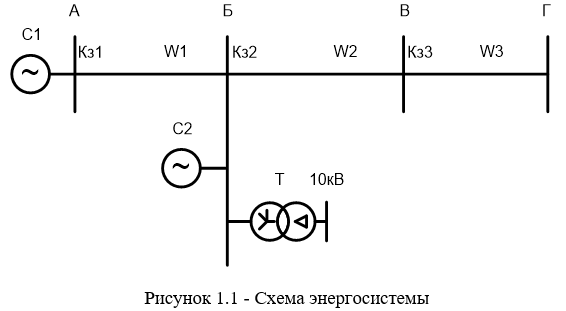

Рассчитать уставки трехступенчатой дистанционной защиты для комплекта защиты Кз1 линии W1 для схемы изображенной на рисунке 1.1.

Параметры энергосистемы С1-2:

- Мощность к.з. С1 S_кз = 2500 МВА

- Мощность к.з. С2 S_кз = 1000 МВА

- Номинальное напряжение на шинах системы U_ном = 110 кВ.

Трансформатор Т типа ТДН-40000/110

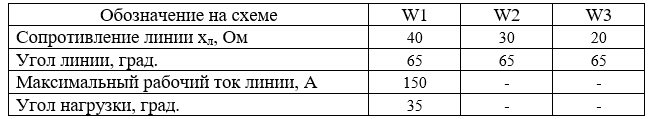

Таблица 1.1 - Параметры линий электропередач

Коэффициент самозапуска заторможенных электродвигателей k_з = 1,5.

Угол максимальной чувствительности реле сопротивления φ_м.ч. = 65^о.

Коэффициент трансформации трансформатора тока - 1000/5.

Коэффициент трансформации трансформатора напряжения - 110000/100.

Решение:

Первичное сопротивление срабатывания первой ступени защиты без выдержки времени должно быть отстроено от к.з. на шинах подстанции Б противоположного конца линии W1 (рисунок 1.1) по выражению:

где погрешность расчета первичных электрических величин, влияющих на изменение защищаемой зоны и необходимый запас, = 0,1
