Условие задачи

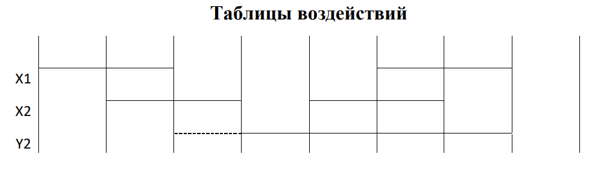

Согласно варианту перевести таблицу воздействий (файл ПЗ2) в таблицу включений.
1. Реализовать получившуюся таблицу включений на любой интегральной схеме с элементом памяти- элемент задержки.
2. Решить таблицу воздействий методом Найшуллера.
3. Использовав таблицу включений, создать матрицы Карно включающего периода для элемента памяти JK-триггер (чётный вариант), RS-триггер (нечётный вариант).
Ответ
1. Таблица включений на интегральной схеме с элементом памяти- элемент задержки.

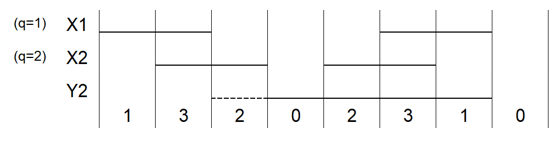

Обозначим веса тактов:
Изменения выходного сигнала контролируются изменениями входных сигналов.
Для исключения повторения тактов введем первый элемент памяти Р1, учтем рядом ограничений:
1) одновременно не могут менять свои значения входные сигналы и сигналы элементов памяти;
2) сигнал элемента памяти является непрерывным.
