Структурная схема САУ представлена на рис.1.

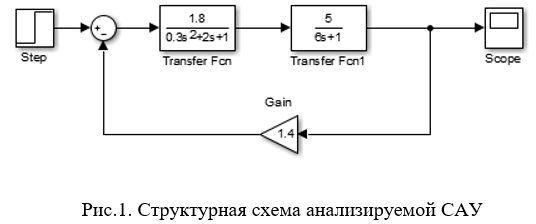

Рис.1. Структурная схема анализируемой САУ

Ввод передаточных функций элементов системы:

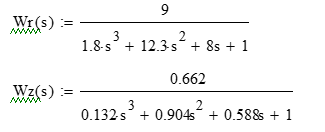

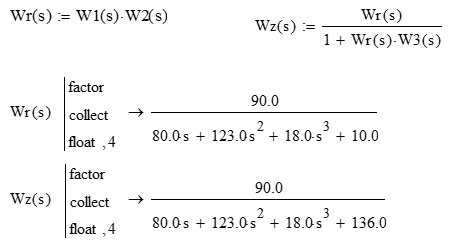

   1. Рассчитать передаточные функции разомкнутой и замкнутой систем, записать характеристический полином.

2. Определить устойчивость системы по Ляпунову.

3. Определить устойчивость с помощью критерия Гурвица.

4. Определить устойчивость с помощью критерия Михайлова.

5. Определить устойчивость с помощью критерия Найквиста.

6. Определить устойчивость по логарифмическим характеристикам. Определить запасы устойчивости по фазе и амплитуде.

7. Определить косвенные показатели качества по амплитудно-частотной характеристике.

8. Определить прямые показатели качества по переходному процессу.
