Условие:

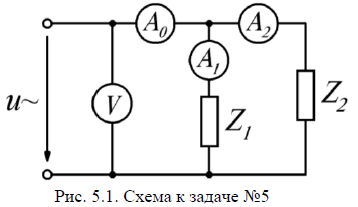

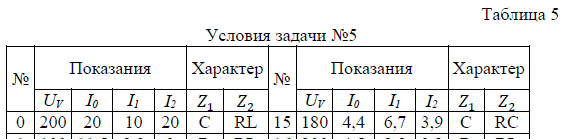

В цепи синусоидального тока (рис. 5.1), известны показания измерительных приборов. Также известен характер приемников 𝑍1 и 𝑍2 (табл. 5). Необходимо определить активную мощность, потребляемую цепью.
Решение:

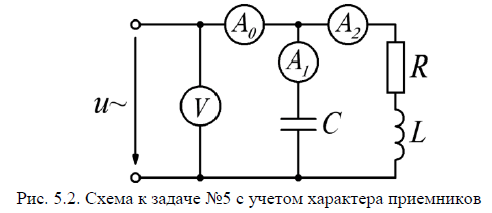

Показания вольтметра 𝑈𝑉=200В, показания амперметров 𝐼0=20 А, 𝐼1=10 А, 𝐼2=20 А. Характер первого приемника чисто ёмкостной; второго активно-индуктивный. Перерисуем схему в соответствии с вариантом (рис. 5.2).
Для определения активной мощности цепи можем воспользоваться следующей формулой:
𝑃=𝑈𝑉𝐼0cos𝜑,где 𝑈𝑉, 𝐼0 действующие значения входного напряжения и тока; 𝜑=𝜓𝑢𝜓𝑖 угол сдвига фаз между вхо...
