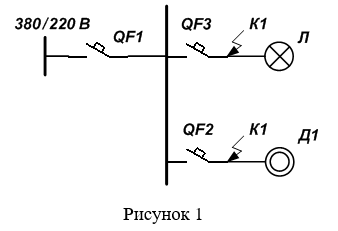

В схеме электрической сети промышленного предприятия предполагается установить автоматы А-3000 (рисунок 1). Выбрать уставки тока срабатывания максимальных расцепителей. Погрешность автоматов по величине тока мгновенного срабатывания составляет ± 10%.

В схеме электрической сети промышленного предприятия  предполагается установить автоматы А-3000 (рисунок 1). Выбрать уставки тока срабатывания максимальных расцепителей.

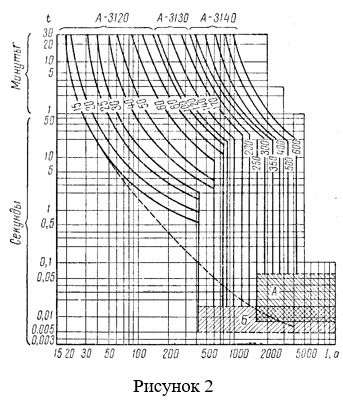

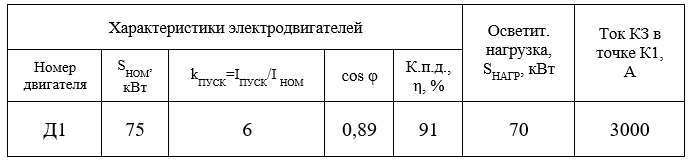

Погрешность автоматов по величине тока мгновенного срабатывания составляет ± 10%. Коэффициент перегрузки k_П = 2,5; коэффициент надежности  k_Н = 1,25. Данные для расчета приведены в таблице. Характеристики автомата представлены на рисунке 2.
