Выполнить расчет токовых защит от к.з. и симметричных перегрузок асинхронного электродвигателя изображенного на рисунке 5.1. Мощность к.з. энергосистемы: Sк.max = 500 МВА Трансформатор типа ТМН-6300/35/11кВ, Uкз.ном = 7,5% Длина кабельной линии L = 2,0

Дата добавления: 22.10.2023

Условие задачи

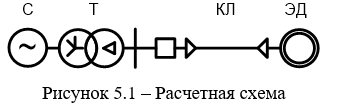

Выполнить расчет токовых защит от к.з. и симметричных перегрузок асинхронного электродвигателя изображенного на рисунке 5.1.

Мощность к.з. энергосистемы: Sк.max = 500 МВА

Трансформатор типа ТМН-6300/35/11кВ, Uкз.ном = 7,5%

Длина кабельной линии L = 2,0 км, худ. = 0,11 Ом/км

Параметры электродвигателя: Рном = 1600 кВт, Cosφ = 0,80, kп = 7.

Ответ

Мощность электродвигателя менее 2000 кВА. Поэтому для защиты от междуфазных коротких замыканий применяем максимальную токовую отсечку ТО. Для начала определим возможность применения однорелейной схемы ТО с трансформаторами тока, включенными на разность токов (рисунок 5.2). Применение реле серии РТ-80 позволит на индукционной части выполнить защиту от перегрузки, а на электромагнитной токовую отсечку.
