Условие задачи

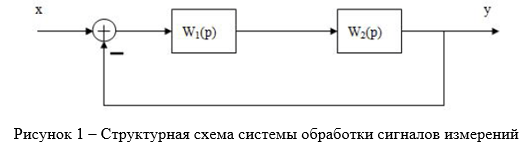

Задана система обработки сигналов измерений (рисунок 1), представляющая собой систему с отрицательной обратной связью (замкнутая система)

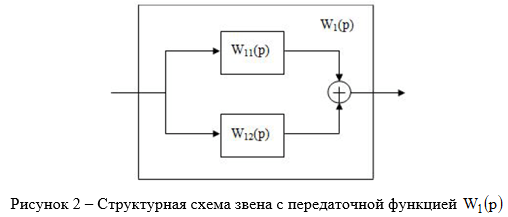

Прямая ветвь образована двумя последовательно соединенными звеньями с передаточными функциями W4(p) и W2(p). Звено с передаточной функцией представляет собой (рисунок 2) параллельное соединение двух звеньев с передаточными функциями W11(p) и W12(p) .
Звено с передаточной функцией W2(p) может рассматриваться как; корректирующее устройств.

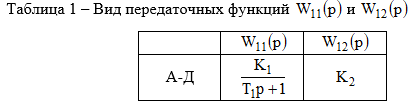

Вид передаточных функций W11(p) и W12(p) приведен таблице 1

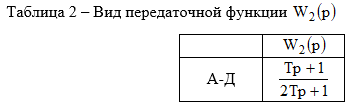

Вид передаточной функции приведен таблице 2
Требуется:
1. Получить выражение для передаточной функции разомкнутой системы.
2. Получить выражение для передаточной функции замкнутой системы.
3. Определить установившееся значение выходной величины при условии, что входная величина х является ступенчатым воздействием (единичным скачком).
4. Определить статическую ошибку системы при подаче на вход единичного скачка.
Ответы должны быть представлены в общем виде; те представлять собой выражения, в которые входят параметры передаточных функций ( K1; T1 ; K2 ; T2 ; Т).
Ответ
Найдём передаточную функцию W1(p):

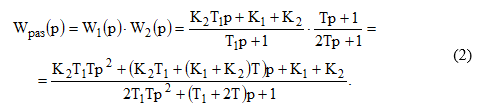

Найдём передаточную функцию разомкнутой системы:
Найдём передаточную функцию замкнутой системы:
